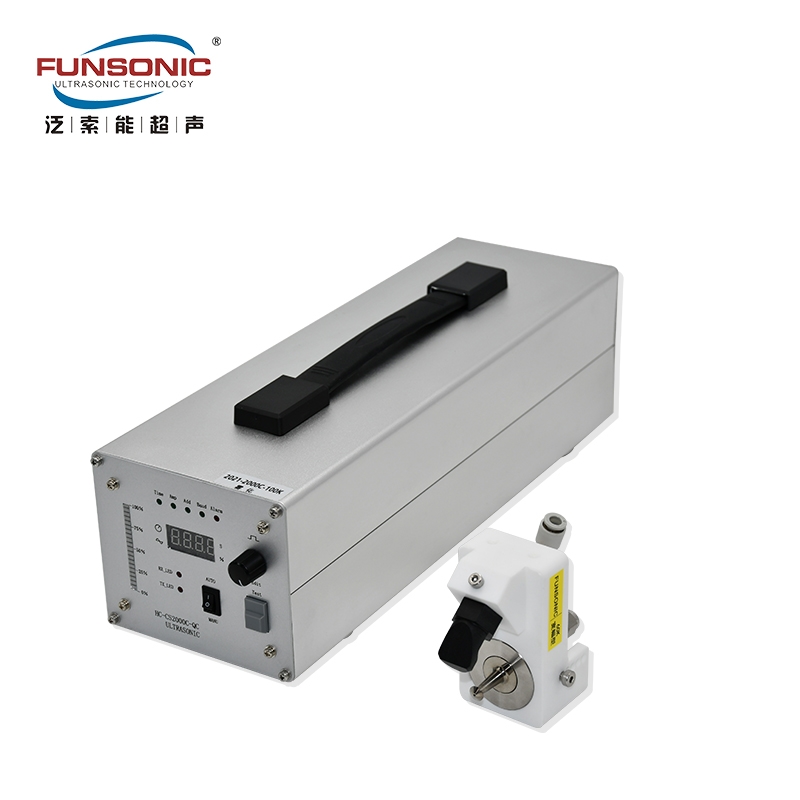

超声波喷头 大面积喷涂如质子交换膜

宽幅型的超声波雾化喷头与来自平面射流导流板的受控射流结合在一起。雾化的喷雾立即在喷头雾化表面的气流中被夹带，形成扇形喷雾样式。气流的速度是可控制的，从而允许雾化喷雾对产品或基材的低或高冲击。这种多功能的空气成型系统能够喷涂多达6英寸(15厘米)的图案，具体取决于与基材的距离，在串联使用多个喷头的广域应用中，宽度不受限制。

宽幅型超声波喷头喷射的幅宽较大，其主要适合于各种中等和较大面积的喷涂应用。可用于从浮法玻璃喷涂、纺织品喷涂、燃料电池喷涂、质子交换膜喷涂、燃料电池喷涂、膜电极喷涂、金属塑料板材、AR增透减反射膜喷涂、隔热薄膜喷涂、超疏水涂层喷涂、助焊剂喷涂的多种应用。

超声波喷头 大面积喷涂如质子交换膜

优势：

• 大幅面喷涂，喷涂宽度：40-150mm

• 均匀涂层：均匀度>95

• 节省原料：原料利用率85%以上，是传统二流体喷涂的4倍

• 镀层厚度控制精度高：可制备20nm到几十微米的镀层，精确控制镀层厚度

• 雾化颗粒均匀，喷雾流量超低

• 可以间歇或连续喷洒

• 不会堵塞喷头

• 防腐喷头

• 高精度可控喷涂

喷头原理

超声波喷头是通过压电换能器将高频声波转换成机械能，再将机械能转换成液体，这种纵向向上和向下的振动在超声波喷头顶部的应用液体薄膜中产生驻波，在那里这些波的振幅可以由功率发生器控制。这些静止的液体波可以从超声喷头的顶端向上延伸，当液滴离开喷头的雾化表面时，被分解成均匀的微米级液滴的细雾。

与压力喷头不同，超声波喷头不使用高压迫使液体通过一个小孔来产生喷雾。液体通过一个相对较大的喷头中心进入，没有压力，由喷头内的超声波振动而雾化。

每个超声喷头都在特定的谐振频率下工作，谐振频率决定了液滴的中位数大小。雾滴的大小差异很小，可以通过数学计算得出其分布在一个精确的预测范围内。例如，一个120 kHz的喷头产生18微米的中位液滴尺寸(在喷水时)。频率越高，中位值下降越小。
